Αυτοματοποιημένη συσκευή περιστροφής από πολυεστέρα PET με αυτόματο σύστημα παλλέτισης

Αυτόματος περιελικτήρας ιμάντα από πολυεστέρα PET με αυτόματο σύστημα παλετοποίησης

Πρόγραμμα παλετοποίησης:

Α: Ιμάντας ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ 600MM, ύψος 150MM, βάρος 20KG, 1 στρώση των 4, διαχωρισμένα με χαρτόνι, έως 12 στρώσεις.

Β: Ιμάντας ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ 800MM, ύψος 190MM, βάρος 75KG, 1 στρώση των 2, διαχωρισμένα με χαρτόνι, έως 7 στρώσεις.

Μοντέλο βραχίονα ρομπότ: JZJ160A-270

Ταχύτητα: 40 δευτερόλεπταανά ρολό, ένα αυτόματο σύστημα παλετοποίησης μπορεί να ταιριάξει έως και 2 σύνολαένα έξω από 8 ιμάντα PETγραμμή παραγωγήςs.

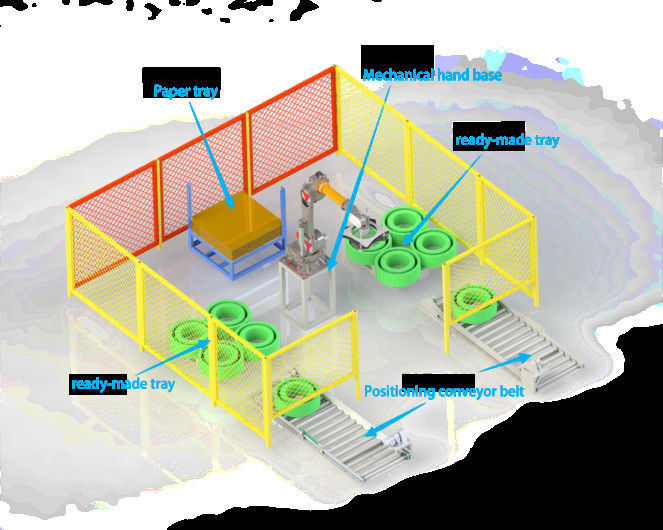

Διαστάσεις πλατφόρμας χαρτονιού: μήκος 1240mm x πλάτος 1240mm x ύψος 1500mm

Μέγεθος ζώνης μεταφοράς τοποθέτησης: μήκος 3220mm x πλάτος 1170mm x ύψος 680mm

Βάση βραχίονα ρομπότ: μήκος 700mm x πλάτος 700mm x ύψος 1000mm

Αφού το τελικό προϊόν φτάσει στη θέση τοποθέτησης της ζώνης μεταφοράς, το ρομποτικό βραχίονας αρπάζει το τελικό προϊόν στην παλέτα μέχρι να γεμίσει ένα στρώμα. Στη συνέχεια, το ρομποτικό βραχίονας σηκώνει την παλέτα τελικού προϊόντος από χαρτόνι από την παλέτα χαρτονιού και επαναλαμβάνει τη δράση μέχρι να στοιβαστεί η παλέτα τελικού προϊόντος.

Περίληψη

  CQA800F κατάλληλο για μία από τις έξι, μία από τις οκτώ γραμμές παραγωγής ιμάντα PET με χρήση ρομποτικού βραχίονα.

  Ο περιελικτήρας ιμάντα του CQA800F χρησιμοποιήθηκε για την περιέλιξη ιμάντων παράλληλα απευθείας από τον εξωθητή.

  Τα συστήματα λειτουργούν ανεξάρτητα μόλις το υλικό έχει εφαρμοστεί χειροκίνητα. Μπορούν να ενσωματωθούν σε πλήρως αυτοματοποιημένο συνολικό εργοστάσιο παραγωγής. Περιελίσσουν ιμάντες pet with πλάτος 9~32mm ανάλογα με τη διαμόρφωση.

  Μόλις ένα πακέτο περιέλιξης φτάσει στην επιθυμητή περιφέρεια, τυλίγεται με φιλμ από τον ενσωματωμένο περιελικτήρα και ανατρέπεται από το ενσωματωμένο σύστημα μεταφοράς από τον περιελικτήρα κάτω στον κυλινδρικό μεταφορέα. Ένας νέος σωλήνας περιέλιξης τροφοδοτείται από το περιοδικό ταυτόχρονα και το επόμενο πακέτο τυλίγεται πλήρως αυτόματα.

  Τα μηχανήματα αναπτύχθηκαν για συνεχή λειτουργία. Ο συμπαγής σχεδιασμός επιτρέπει τη χρήση ακόμη και σε περιορισμένους χώρους.

Γεγονότα και πλεονεκτήματα

1. Πλήρως αυτόματος περιελικτήρας ιμάντα PET για ιμάντες από 9 έως 32 mm, με εξωτερική διάμετρο πακέτου 820 mm
2. Σύστημα μεταφοράς για αυτόματη μεταφορά πακέτων
3. Συσκευή περιτυλίγματος φιλμ για αυτόματο τύλιγμα πακέτων
4. Κεντρικό τερματικό εισόδου με διαχείριση συνταγών
5. Η πλήρως αυτόματη περιέλιξη μπορεί να επιτευχθεί με ή χωρίς χάρτινο πυρήνα

Τεχνικές λεπτομέρειες

Βασικός εξοπλισμός

1. Dancer έλεγχος για τον έλεγχο σταθερής τάσης ιμάντα και ταχύτητας περιέλιξης, Διπλός σερβοκινητήρας
2. Ακριβής, ηλεκτρονικά ελεγχόμενη τοποθέτηση 2 ή 3 σημείων με ελάχιστη κάμψη ιμάντα των ιμάντων
3. Πνευματικά στελέχη διάδοσης ελάσματος για γρήγορη αλλαγή μπομπίνας
4. Περιοδικό μανικιών
5. Κατάθεση μπομπίνας
6. Αυτόματος διανομέας φιλμ
7. Δύο τρόποι μέτρησης: βάρος και μετρητής

Προεπιλεγμένη κύρια διαμόρφωση

1) Κινητήρας: Wuxi Xinjie κύριος κινητήρας 1.5KW, λόγος ταχύτητας: 1:8, σερβοκινητήρας,

Wuxi Xinjie Traverse motor: 400W σερβοκινητήρας

2) PLC: Wuxi Xinjie Οθόνη αφής: Wuxi Xinjie Επαφέας: Schneider

3) Πνευματικά εξαρτήματα: ηλεκτρομαγνητική βαλβίδα και μανόμετρο: Taiwan Yadeke, κύλινδρος: Donghao Pneumatic (Wenzhou)

4) Αισθητήρες και φώτα on/off εγγύτητας: Korea Alto Nicks
