Συστήματα αυτοματοποιημένης συσκευασίας με παλέτες

Αυτόματο Σύστημα Παλετοποίησης Μηχανή περιέλιξης και περιέλιξης PET

Περίληψη

Πρόγραμμα παλετοποίησης:

Α: Ιμάντας Εξωτερική Διάμετρος (OD) 600MM, ύψος 150MM, βάρος 20KG, 1 στρώση των 4, διαχωρισμένα με χαρτόνι, έως 12 στρώσεις.

Β: Ιμάντας Εξωτερική Διάμετρος (OD) 800MM, ύψος 190MM, βάρος 75KG, 1 στρώση των 2, διαχωρισμένα με χαρτόνι, έως 7 στρώσεις.

Μοντέλο ρομποτικού βραχίονα: JZJ160A-270

Ταχύτητα: 40 δευτερόλεπταανά ρολό, ένα αυτόματο σύστημα παλετοποίησης μπορεί να ταιριάξει έως και 2 σύνολαένα έξω από 8 ιμάντα PETγραμμή παραγωγήςs.

Διαστάσεις πλατφόρμας χαρτονιού: μήκος 1240mm x πλάτος 1240mm x ύψος 1500mm

Μέγεθος ζώνης μεταφοράς τοποθέτησης: μήκος 3220mm x πλάτος 1170mm x ύψος 680mm

Βάση ρομποτικού βραχίονα: μήκος 700mm x πλάτος 700mm x ύψος 1000mm

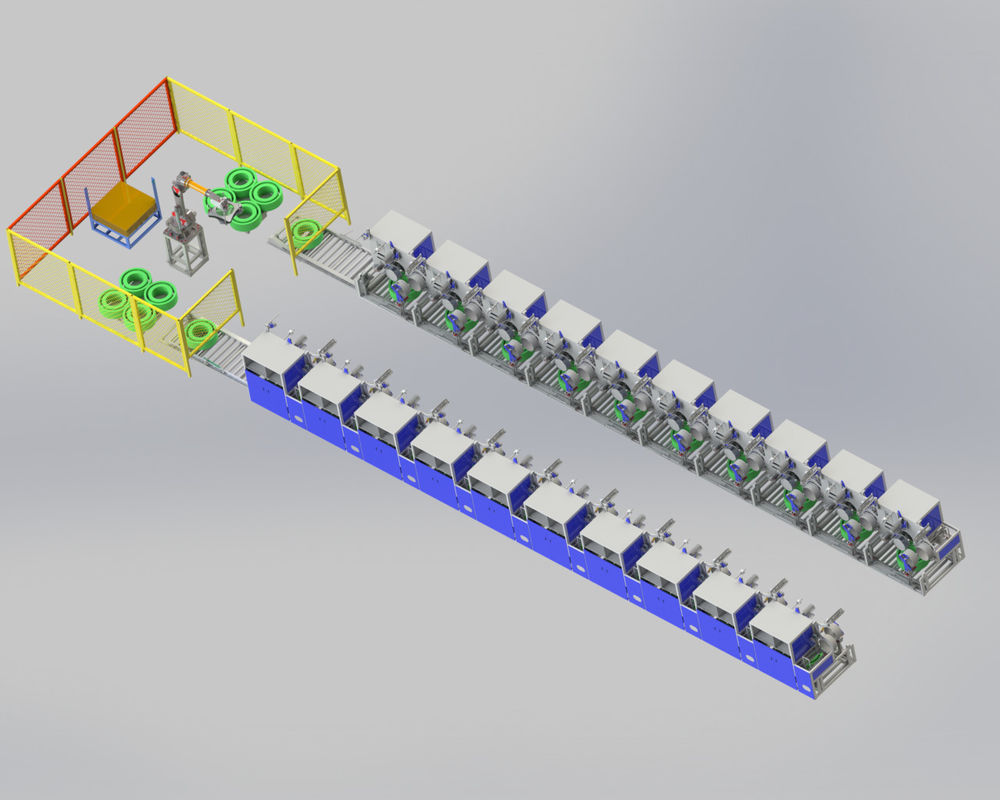

Αφού το τελικό προϊόν φτάσει στη θέση τοποθέτησης της ζώνης μεταφοράς, το ρομποτικό βραχίονα αρπάζει το τελικό προϊόν στην παλέτα μέχρι να γεμίσει ένα στρώμα. Στη συνέχεια, το ρομποτικό βραχίονα σηκώνει την παλέτα τελικού προϊόντος από χαρτόνι από την παλέτα χαρτονιού και επαναλαμβάνει τη δράση μέχρι να στοιβαστεί η παλέτα τελικού προϊόντος.

CQA800F κατάλληλο για μία από τις έξι, μία από τις οκτώ γραμμές παραγωγής ιμάντα PET με χρήση ρομποτικού βραχίονα.

Η μηχανή περιέλιξης ιμάντα του CQA800F χρησιμοποιήθηκε για την περιέλιξη ιμάντων παράλληλα απευθείας από τον εξωθητήρα.

Τα συστήματα λειτουργούν ανεξάρτητα μόλις το υλικό έχει εφαρμοστεί χειροκίνητα. Μπορούν να ενσωματωθούν σε πλήρως αυτοματοποιημένο συνολικό εργοστάσιο παραγωγής. Περιελίσσουν ιμάντες pet μεπλάτος 9~32mm ανάλογα με τη διαμόρφωση.

Μόλις ένα πακέτο περιέλιξης φτάσει στην επιθυμητή περιφέρεια, τυλίγεται με φιλμ από την ενσωματωμένη μηχανή περιέλιξης και ανατρέπεται από το ενσωματωμένο σύστημα μεταφοράς από τη μηχανή περιέλιξης κάτω στον κυλινδρικό μεταφορέα. Ένας νέος σωλήνας περιέλιξης τροφοδοτείται από το περιοδικό ταυτόχρονα και το επόμενο πακέτο τυλίγεται πλήρως αυτόματα.

Τα μηχανήματα αναπτύχθηκαν για συνεχή λειτουργία. Ο συμπαγής σχεδιασμός επιτρέπει τη χρήση ακόμη και σε περιορισμένους χώρους.

Βασικός εξοπλισμός

Dancer έλεγχος για τον έλεγχο σταθερής τάσης ιμάντα και ταχύτητας περιέλιξης, Διπλός σερβοκινητήρας

Ακριβής, ηλεκτρονικά ελεγχόμενη 2 ή 3 σημείων τοποθέτηση με ελάχιστη κάμψη ιμάντα

Πνευματικά στελέχη διάδοσης ελασμάτων για γρήγορη αλλαγή μπομπίνας

Περιοδικό μανικιών

Κατάθεση μπομπίνας

Αυτόματος διανομέας φιλμ

Δύο τρόποι μέτρησης: βάρος και μετρητής

Γεγονότα και πλεονεκτήματα

πλήρως αυτόματη μηχανή περιέλιξης ιμάντα PET για ιμάντες από9 έως 32 mm, με εξωτερική διάμετρο πακέτου 820 mm

σύστημα μεταφοράς για αυτόματη μεταφορά πακέτων

συσκευή περιτυλίγματος φιλμ για αυτόματο περιτύλιγμα πακέτων

κεντρικό τερματικό εισόδου με διαχείριση συνταγών

Η πλήρως αυτόματη περιέλιξη μπορεί να επιτευχθεί με ή χωρίς χάρτινο πυρήνα
