Μηχανή περιτύλιξης με πλέγματα PET με αυτόματο σύστημα παλλέτισης

Μηχανή περιτύλιξης με πλέγματα PET με αυτόματο σύστημα παλλέτισης

Το CQA800F είναι κατάλληλο για μία από τις έξι, μία από τις οκτώ γραμμές παραγωγής ταινιών PET με ρομποτικό χέρι.

Βασικός εξοπλισμός

ΧορευτήςΕλεγκτής για τον έλεγχο της σταθερής τάσης του ιμάντα και της ταχύτητας περιστροφήςΔύο κινητήρες σερβοκίνησης

Ακριβής, ηλεκτρονικά ελεγχόμενη τοποθέτηση σε 2 ή 3 σημεία με ελάχιστη κάμψη των ιμάντων

Πνευματικές λαμπερές διαδεδομένες για ταχεία αλλαγή τροχιάς

Επιστημονικό περιοδικό

Αποθεματικό Bobbin

Αυτοματοποιημένος διανομέας ταινιών

Δύο τρόποι μέτρησης: βάρος και μέτρο

Πρακτικά και πλεονεκτήματα

πλήρως αυτόματο περιστρεφόμενο ιμάντα PET για ιμάντες από9με μήκος 32 mm, με διάμετρο εξωτερικής συσκευασίας 820 χιλιοστά

σύστημα μεταφοράς για αυτόματη μεταφορά πακέτων

συσκευή συσκευασίας με φιλμ για την αυτόματη συσκευασία συσκευασίας

Κεντρικό τερματικό εισόδου με διαχείριση συνταγών

Η πλήρως αυτόματη επικάλυψη μπορεί να επιτευχθεί με ή χωρίς πυρήνα χαρτιού

Ο περιστροφέας ιμάντων του CQA800F χρησιμοποιήθηκε για την παράλληλη περιστροφή ιμάντων απευθείας από την εκχύλισσα.

Τα συστήματα λειτουργούν ανεξάρτητα από τη στιγμή που το υλικό έχει εφαρμοστεί χειροκίνητα.wιθ πλάτος 9 ~ 32 mm ανάλογα με τη διαμόρφωση.

Μόλις ένα περιτυλιγμένο πακέτο έχει φτάσει στην επιθυμητή περιφέρεια,περιτυλίγεται με φιλμ από το ενσωματωμένο περιτυλίκτη και μεταφέρεται από το ενσωματωμένο σύστημα μεταφοράς από το περιτυλίκτη προς τα κάτω στον κυλινδρικό μεταφορέα.Ταυτόχρονα τροφοδοτείται ένας νέος σωλήνας τύλιξης από το περιοδικό και το επόμενο πακέτο τυλίγεται πλήρως αυτόματα.

Τα μηχανήματα αναπτύχθηκαν για συνεχή λειτουργία και το συμπαγές σχεδιασμό τους επιτρέπει τη χρήση ακόμη και σε περιορισμένους χώρους.

Προεπιλεγμένη Κύρια διαμόρφωση

1)Κινητήρας: Wuxi Xinjie κύριο κινητήρα 1.5KW, αναλογία ταχύτητας: 1:8, κινητήρα εφοδιασμού,

Κινητήρας Wuxi Xinjie Traverse: κινητήρας παροχής 400W

2)PLC: Wuxi Xinjie Εικονική οθόνη: Wuxi Xinjie Επαφές: Schneider

3) Πνευματικά εξαρτήματα: βαλβίδα ηλεκτροσόκ και μετρητής πίεσης: Taiwan Yadeke, κύλινδρο: Donghao Pneumatic (Wenzhou)

4)Αισθητήρες και φωτιστικά πλησιμότητας: Korea Alto Nicks

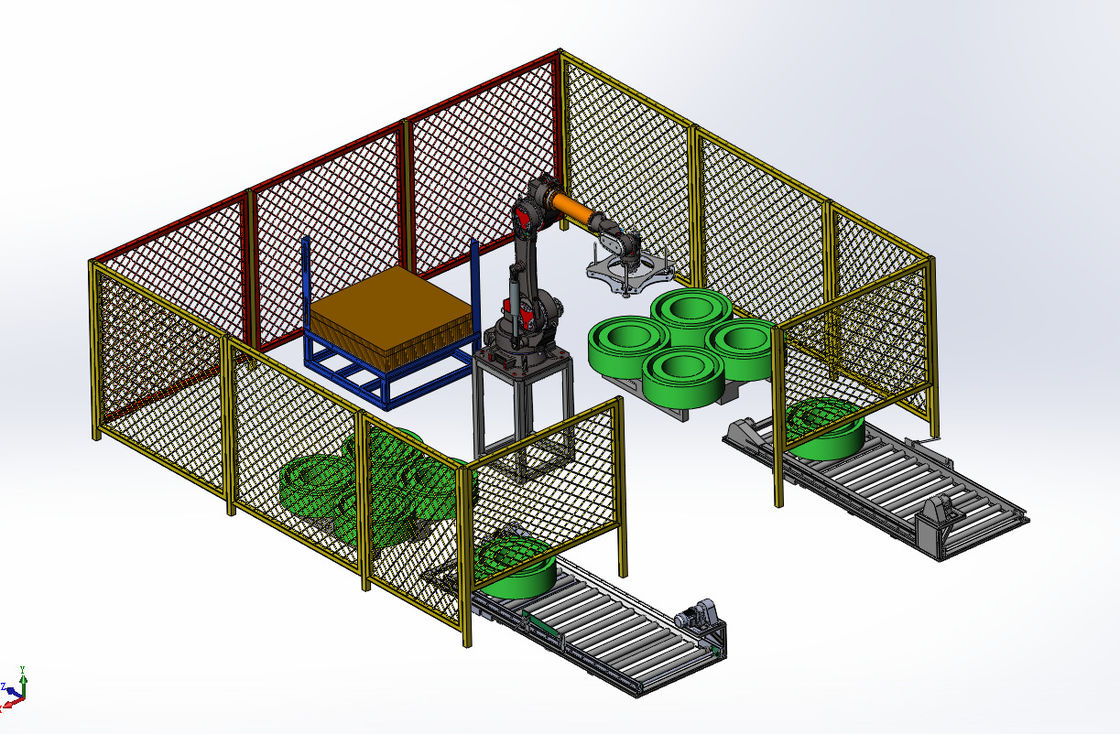

Πρόγραμμα παλετοποίησης:

Α: Σωλήνες Υπερβολικό600MM, ύψος 150MM, βάρος 20KG, 1 στρώμα από 4, χωρισμένα από χαρτόνι, έως 12 στρώματα.

Β:Τραπέζι800mm, ύψος 190mm, βάρος 75KG, 1 στρώμα από 2, χαρτόνι χωριστά, μέχρι και 7 στρώματα.

Μοντέλο ρομποτικού χεριού: JZJ160Α-270

Ταχύτητα: 40 δεύτερα.κατάΤο σύστημα αυτόματης παλέτισης μπορεί να ταιριάξει έως και 2σύνολαΈνα στα οκτώ. Τραπέζι PETγραμμή παραγωγήςσ.

Μέγεθος πλατφόρμας από χαρτόνι: μήκος 1240 mm x πλάτος 1240 mm x ύψος 1500 mm

Μέγεθος ιμάντα μεταφοράς θέσης: μήκος 3220mm x πλάτος 1170mm x ύψος 680mm

Βάση βραχίονα ρομπότ: μήκος 700 mm x πλάτος 700 mm x ύψος 1000 mm

Αφού το τελικό προϊόν φτάσει στη θέση τοποθέτησης της μεταγωγικής ζώνης, ο ρομποτικός βραχίονας πιάνει το τελικό προϊόν στην παλέτα μέχρι να γεμίσει ένα στρώμα.Το ρομποτικό χέρι στη συνέχεια παίρνει την χαρτόνια παλέτα τελικού προϊόντος από την χαρτόνια παλέτα και επαναλαμβάνει την ενέργεια μέχρι την τελική παλέτα προϊόντος είναι στοιβαγμένη.
