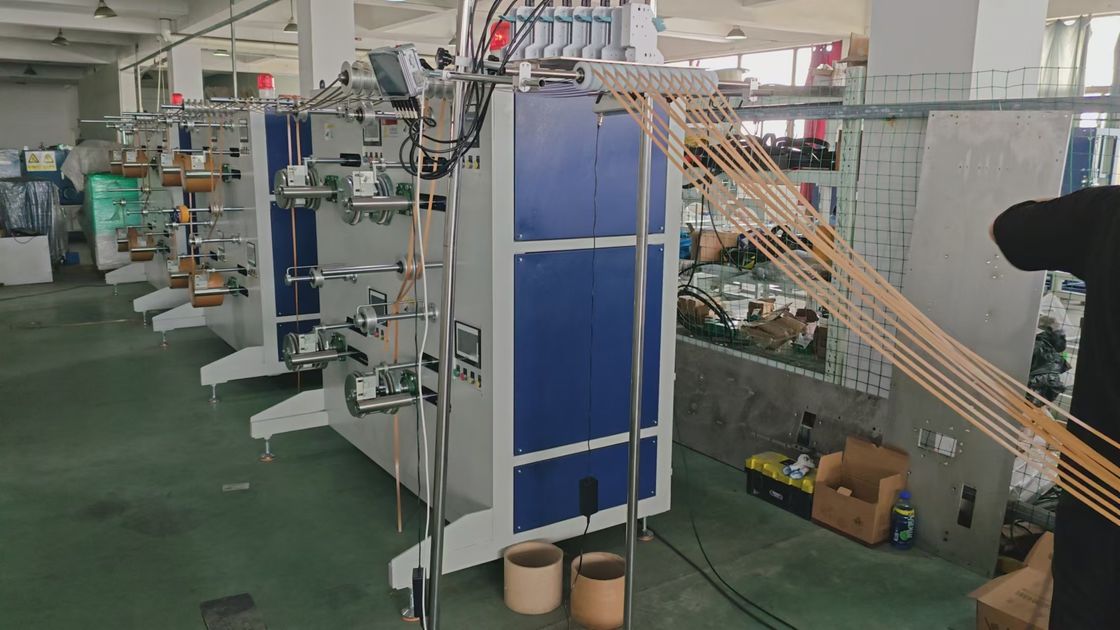

3 φάσεις γραμμής παραγωγής χαρτιού / γραμμής παραγωγής / μηχανής παραγωγής

Προϋποθέσεις εργασίας: τροφοδοσία 3 φάσης 380V, πίεση αέρα 6~8Kgf, σύνδεση του σωλήνα αέρα σύμφωνα με το σήμα στο εξοπλισμό ((Φ10)), σύνδεση του καλωδίου ηλεκτρικής ενέργειας (περισσότερα από 2,5 τετραγωνικά μέτρα),Πρώτα αερίστε., και στη συνέχεια ενεργοποίηση (με αντίστροφη σειρά κατά την απενεργοποίηση του μηχανήματος, να απενεργοποιήσει την ενέργεια πρώτα, και στη συνέχεια να απενεργοποιήσει την πίεση του αέρα) εγκατεστημένη ισχύ 28KW

Βασικές λειτουργίες:

Η γραμμή παραγωγής αποτελείται από μονάδα αποθήκευσης πρώτων υλών, μονάδα ανάγλυψης και κοπής, μηχανή εκτύπωσης και μηχανή περιτύλιξης.

1:Χρησιμοποιήστε τον κινητήρα εφοδιασμού για να τοποθετήσετε το καλώδιο, κυλήστε το λουρί πλάτους 5 ~ 15MM και επιλέξτε το αντίστοιχο εύρος ζώνης μέσω της οθόνης αφής για να κυλήσει, χωρίς να αλλάξετε χειροκίνητα το κιβώτιο μετάδοσης.

2: Μέγεθος πυρήνα χαρτιού: ID200mm*ύψος170mm~190mm, μετά την ολοκλήρωση της περιτύλιξης από το μηχάνημα σταματά αυτόματα, με το χέρι να αλλάξει το ρολό

3: 12 μονάδες με ατομικά ελεγχόμενα δύο κεφαλές περιστροφής με κινητήρα servo, ο άξονας περιστροφής χρησιμοποιεί κινητήρα τροχιάς servo, η ταχύτητα περιστροφής είναι η ίδια με την ταχύτητα της μηχανής κοπής.Έτσι ώστε τα διαφορετικά γραμμάρια ή το πλάτος της ταινίας χαρτιού με την κατάλληλη ροπή για την περιστροφή, προσπαθήστε να μειώσετε την παραμόρφωση κάμψης του ιμάντα χαρτιού μετά την επικάλυψη.

4Μέγεθος: Λιγότερο ή λιγότερο 17000MM*W1500*H1800MM

5Τα κύρια εξαρτήματα και η προέλευση:

1) Τα μαχαίρια κοπής κατασκευασμένα στην Ιαπωνία

2)Πλακέτο σιδήρου 25mm, χάλυβα 8# καναλιού και σύνθεση συγκόλλησης σωλήνων 80*40mm

3) Ο εκτυπωτής μπορεί να εκτυπώσει το επιθυμητό λογότυπο σε κάθε χαρτί

(4) Κινητήρας μηχανής κοπής 2,2KW, κινητήρας τμήματος ανάγλυψης 0,4KW, κινητήρας ανατροπής αποβλήτων 0,75KW.

(5) κινητήρας: κύριο κινητήρα περιστροφής (1.5KW, 1:8 επιβράδυνση κινητήρας σερβο, (εσωτερικός, Wuxi Xinjie) κινητήρας ρύθμισης (0.4KW, κινητήρας σερβο, Wuxi Xinjie (εσωτερικός).

(6) PLC, οθόνη αφής: Wuxi Xinjie.

(7) Πνευματικά εξαρτήματα: σόλενοειδείς βαλβίδες και μετρητές πίεσης: Taiwan Yadek, κύλινδρο: Donghao pneumatic (Wenzhou)

8) Αισθητήρες και φώτα διακόπτη εγγύτητας: Korea Otonix

9) Επεξεργασία επιφάνειας: ψεκασμός υψηλής θερμοκρασίας, χρωματοποίηση, μαύρωση.
