ΠΟΥΛΙΕΣΤΡΙΚΟΣ ΠΕΤ ΣΤΡΑΡΠΙΝΓ (PET STRAPPING winder/wrapper) MAX80KG ανά περιτύλιγμα, φιλικό προς την επικάλυψη, που χρησιμοποιείται με αυτόματο σύστημα παλέτισης

Πολυεστερικό PET STRAPPING περιελίξεως/περιτυλίξεως MAX80KG ανά ρολό φιλικό προς το περιβάλλον που χρησιμοποιείται με αυτόματο σύστημα παλετοποίησης

Αυτόματος περιελικτήρας ιμάντα pet CQA800F

Περίληψη

  Το CQA800F κατάλληλο για ένα από τα έξι, μία από τις οκτώ γραμμές παραγωγής ιμάντα PET με χρήση ρομποτικού βραχίονα.

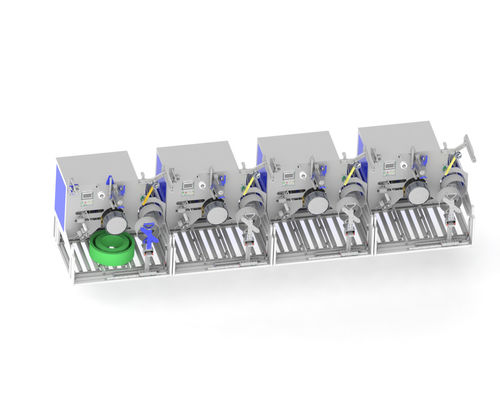

  Ο περιελικτήρας ιμάντα του CQA800F χρησιμοποιήθηκε για την περιέλιξη ιμάντων παράλληλα απευθείας από τον εξωθητή.

  Τα συστήματα λειτουργούν ανεξάρτητα μόλις το υλικό έχει εφαρμοστεί χειροκίνητα. Μπορούν να ενσωματωθούν σε πλήρως αυτοματοποιημένη συνολική μονάδα παραγωγής. Περιελίσσουν ιμάντες PET πλάτους 9~32mm ανάλογα με τη διαμόρφωση.

  Μόλις ένα πακέτο περιέλιξης φτάσει στην επιθυμητή περιφέρεια, τυλίγεται με φιλμ από τον ενσωματωμένο περιελικτήρα και ανατρέπεται από το ενσωματωμένο σύστημα μεταφοράς από τον περιελικτήρα κάτω στον κυλινδροφόρο μεταφορέα. Ένας νέος σωλήνας περιέλιξης τροφοδοτείται από το περιοδικό ταυτόχρονα και το επόμενο πακέτο τυλίγεται πλήρως αυτόματα.

  Τα μηχανήματα αναπτύχθηκαν για συνεχή λειτουργία. Ο συμπαγής σχεδιασμός επιτρέπει τη χρήση ακόμη και σε περιορισμένους χώρους.

Γεγονότα και πλεονεκτήματα

1. Πλήρως αυτόματος περιελικτήρας ιμάντα PET για ιμάντες από 9 έως 32 mm, με εξωτερική διάμετρο πακέτου 820 mm
2. Σύστημα μεταφοράς για αυτόματη μεταφορά πακέτων
3. Συσκευή περιτυλίγματος φιλμ για αυτόματο τύλιγμα πακέτων
4. Κεντρικό τερματικό εισόδου με διαχείριση συνταγών
5. Η πλήρως αυτόματη περιέλιξη μπορεί να επιτευχθεί με ή χωρίς χάρτινο πυρήνα

Τεχνικές λεπτομέρειες

Βασικός εξοπλισμός

1. Έλεγχος χορευτή για τον έλεγχο σταθερής τάσης ιμάντα και ταχύτητας περιέλιξης, διπλός σερβοκινητήρας
2. Ακριβής, ηλεκτρονικά ελεγχόμενη τοποθέτηση 2 ή 3 σημείων με ελάχιστη κάμψη ιμάντα
3. Πνευματικά στελέχη διάδοσης ελάσματος για γρήγορη αλλαγή μπομπίνας
4. Περιοδικό μανικιών
5. Κατάθεση μπομπίνας
6. Αυτόματος διανομέας φιλμ
7. Δύο τρόποι μέτρησης: βάρος και μέτρο

Ιμάντας PETΑυτόματο σύστημα παλετοποίησης

Πρόγραμμα παλετοποίησης:

A: OD ιμάντα 600MM, ύψος 150MM, βάρος 20KG, 1 στρώση των 4, διαχωρισμένα με χαρτόνι, έως 12 στρώσεις.

B: O.D. ιμάντα 800MM, ύψος 190MM, βάρος 75KG, 1 στρώση των 2, διαχωρισμένα με χαρτόνι, έως 7 στρώσεις.

Μοντέλο ρομποτικού βραχίονα: JZJ160A-270

Ταχύτητα: 40 δευτερόλεπτα ανά ρολό, ένα αυτόματο σύστημα παλετοποίησης μπορεί να ταιριάξει με έως και 2 σετ από μία από τις 8 γραμμές παραγωγής ιμάντα PET.

Διαστάσεις πλατφόρμας από χαρτόνι: μήκος 1240mm x πλάτος 1240mm x ύψος 1500mm

Μέγεθος ζώνης μεταφοράς τοποθέτησης: μήκος 3220mm x πλάτος 1170mm x ύψος 680mm

Βάση ρομποτικού βραχίονα: μήκος 700mm x πλάτος 700mm x ύψος 1000mm

Αφού το τελικό προϊόν φτάσει στη θέση τοποθέτησης της ζώνης μεταφοράς, ο ρομποτικός βραχίονας αρπάζει το τελικό προϊόν στην παλέτα μέχρι να γεμίσει ένα στρώμα. Στη συνέχεια, ο ρομποτικός βραχίονας σηκώνει την παλέτα τελικού προϊόντος από χαρτόνι από την παλέτα από χαρτόνι και επαναλαμβάνει τη δράση μέχρι να στοιβαστεί η παλέτα τελικού προϊόντος.
