ΑΥΤΟΜΑΤΟΣ ΤΥΛΙΧΤΗΣ/ΤΥΛΙΓΜΑΤΟΣ PET STRAP MAX80KG ανά πηνίο φιλικός προς το περιβάλλον, χρησιμοποιείται με αυτόματο σύστημα παλετοποίησης

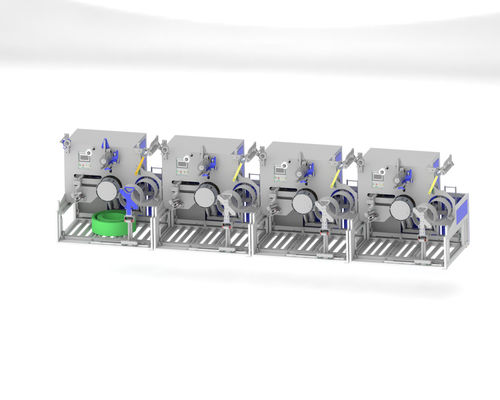

Αυτόματος τυλίχτης PET strap CQA800F

Περίληψη

  Το CQA800F κατάλληλο για μία από τις έξι, μία από τις οκτώ γραμμές παραγωγής PET strap με χρήση ρομποτικού βραχίονα.

  Ο τυλίχτης strap του CQA800F χρησιμοποιήθηκε για την τύλιξη των straps παράλληλα απευθείας από τον εξωθητή.

  Τα συστήματα λειτουργούν ανεξάρτητα μόλις το υλικό έχει εφαρμοστεί χειροκίνητα. Μπορούν να ενσωματωθούν σε πλήρως αυτοματοποιημένη συνολική μονάδα παραγωγής. Τυλίγουν pet straps με πλάτος 9~32mm ανάλογα με τη διαμόρφωση.

  Μόλις ένα πακέτο τυλίγματος φτάσει στην επιθυμητή περιφέρεια, τυλίγεται με φιλμ από τον ενσωματωμένο τυλίχτη και ανατρέπεται από το ενσωματωμένο σύστημα μεταφοράς από τον τυλίχτη προς τον κυλινδρικό μεταφορέα από κάτω. Ένας νέος σωλήνας τυλίγματος τροφοδοτείται από το περιοδικό ταυτόχρονα και το επόμενο πακέτο τυλίγεται πλήρως αυτόματα.

  Τα μηχανήματα αναπτύχθηκαν για συνεχή λειτουργία. Ο συμπαγής σχεδιασμός επιτρέπει τη χρήση ακόμη και σε περιορισμένους χώρους.

Γεγονότα και πλεονεκτήματα

1. Πλήρως αυτόματος τυλίχτης PET strap για straps από 9 έως 32 mm, με εξωτερική διάμετρο πακέτου 820 mm
2. Σύστημα μεταφοράς για αυτόματη μεταφορά πακέτων
3. Συσκευή περιτυλίγματος φιλμ για αυτόματο περιτύλιγμα πακέτων
4. Κεντρικό τερματικό εισόδου με διαχείριση συνταγών
5. Η πλήρως αυτόματη τύλιξη μπορεί να επιτευχθεί με ή χωρίς χάρτινο πυρήνα

Τεχνικές λεπτομέρειες

Βασικός εξοπλισμός

1. Έλεγχος Dancer για τον έλεγχο σταθερής τάσης strap και ταχύτητας τυλίγματος, Διπλός σερβοκινητήρας
2. Ακριβής, ηλεκτρονικά ελεγχόμενη διάταξη 2 ή 3 σημείων με ελάχιστη κάμψη των straps
3. Πνευματικά στελέχη διάδοσης ελάσματος για γρήγορη αλλαγή μπομπίνας
4. Περιοδικό μανικιών
5. Κατάθεση μπομπίνας
6. Αυτόματος διανομέας φιλμ
7. Δύο τρόποι μέτρησης: βάρος και μέτρο

PET strapΑυτόματο σύστημα παλετοποίησης

Πρόγραμμα παλετοποίησης:

A: Εξωτερική διάμετρος strap 600MM, ύψος 150MM, βάρος 20KG, 1 στρώση των 4, διαχωρισμένα με χαρτόνι, έως 12 στρώσεις.

B: Εξωτερική διάμετρος strap 800MM, ύψος 190MM, βάρος 75KG, 1 στρώση των 2, διαχωρισμένα με χαρτόνι, έως 7 στρώσεις.

Μοντέλο ρομποτικού βραχίονα: JZJ160A-270

Ταχύτητα: 40 δευτερόλεπτα ανά ρολό, ένα αυτόματο σύστημα παλετοποίησης μπορεί να ταιριάξει με έως και 2 σετ από μία από τις 8 γραμμές παραγωγής PET strap.

Διαστάσεις πλατφόρμας από χαρτόνι: μήκος 1240mm x πλάτος 1240mm x ύψος 1500mm

Μέγεθος ζώνης μεταφοράς τοποθέτησης: μήκος 3220mm x πλάτος 1170mm x ύψος 680mm

Βάση ρομποτικού βραχίονα: μήκος 700mm x πλάτος 700mm x ύψος 1000mm

Αφού το τελικό προϊόν φτάσει στη θέση τοποθέτησης της ζώνης μεταφοράς, ο ρομποτικός βραχίονας αρπάζει το τελικό προϊόν στην παλέτα μέχρι να γεμίσει ένα στρώμα. Στη συνέχεια, ο ρομποτικός βραχίονας σηκώνει την παλέτα τελικού προϊόντος από χαρτόνι από την παλέτα χαρτονιού και επαναλαμβάνει τη δράση μέχρι να στοιβαστεί η παλέτα τελικού προϊόντος.
